煤场安全监测系统

一、装置概述

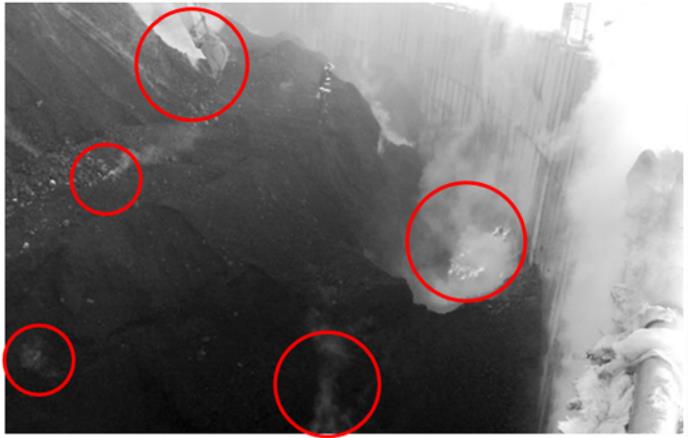

棚式储煤设施一般配有斗轮机进行堆取料作业，煤炭直接与大气接触，易发生自燃事故，但通透性良好，对可燃气体监测的要求不高。煤炭长期堆积，易自燃的煤炭同圆形煤场类似，监测系统需要对地表温度、煤层表面温度进行测量。

煤场安全监测装置根据火电厂仓储煤安全监测需要和现场情况，基于红外测温技术、现场总线技术、云计算等综合技术，自主设计研发的一套不依赖于其他设备运行（如堆取料机），自动对煤堆进行全方位监测，直观展示监测状态、能够指导堆取料作业和消防操作的在线实时监测系统。本装置充分考虑到使用者的方便易用体验，让使用者更加直观便捷地了解煤场安全状况，切实降低重大事故发生率和经济损失，为企业带来直接的安全效益和经济效益。

二、装置结构

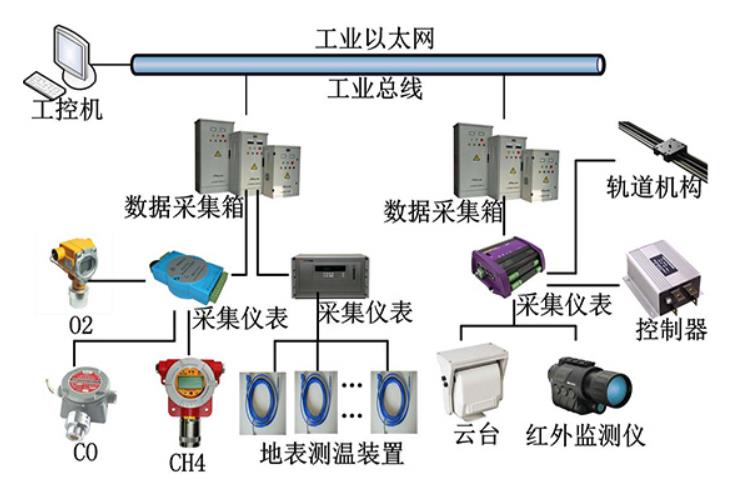

煤场安全监测装置由红外测温、可燃气体监测以及安全信息综合展示平台三个部分构成，煤场内的红外测温以及可燃气体监测部分将数据采集到传到到输煤程控室的安全信息综合展示平台部分进行数据处理和展示，安全信息综合展示平台部分将煤场实时情况实时展示给用户从而方便相关人员随时获取煤场内的安全信息。红外测温、可燃气体监测系统既可以整合为一个大系统联合运行也可以作为独立的系统单独运行。

三、系统软件

安全信息综合展示平台通过数据接口与现场数据采集部分进行命令交互、数据交换，并在后台实现温度数据的实时展示、统计查询、异常报警、历史走势等功能。对于输煤程控室内的显示部分，考虑到监测系统屏幕显示布局，我们将系统分为两个屏幕分别显示，红外热像可见光视频监测、可燃气体数值监测两个屏幕。

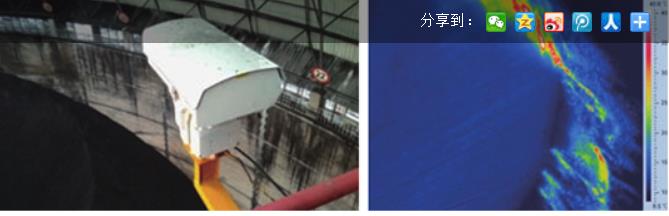

A.红外热像可见光监测

B.罐壁温度可燃气体数值监测

支持罐壁温度和可燃气体浓度的实时数值显示、温度走势、浓度走势以及历史查询。
